1. Mi TV & Mi Boxインターフェースの紹介
機能紹介:
1. AVコンポジットビデオインターフェイス(AV端末またはビデオ端末)はアナログインターフェイスに属します。
AVインターフェイスは通常、3つの独立したRCAプラグ(プラムクラブインターフェイスRCA端子とも呼ばれます)で構成され、黄色のポートはビデオ信号を送信し、コードはVであり、白いポートは左チャネル信号を送信し、コードはLです。赤いジャックは、右チャンネル信号がコードRであることを示しています。
(1)Mi TV AVインターフェースは、オーディオおよびビデオ入力インターフェース(左図を参照)に属し、AVラインを介してセットトップボックス、DVDおよびその他の出力デバイスに接続できるため、TVディスプレイデバイスの画像とTVホストの出力音。
(2)Mi Box AVインターフェースは、オーディオおよびビデオ出力インターフェース(右上に示すように)に属し、AVラインをテレビに接続するか、AVインターフェースディスプレイをサポートできるため、テレビまたはモニターはボックスシステムインターフェイスのコンテンツとサウンドを表示できます。
手記：
MI TV端末のAVインターフェースはスリーインワン(たとえば、mi TV 3〜55インチ)でもよく、MI TV端末のAVインターフェースは2.5mmまたは3.5mmであってもよい。

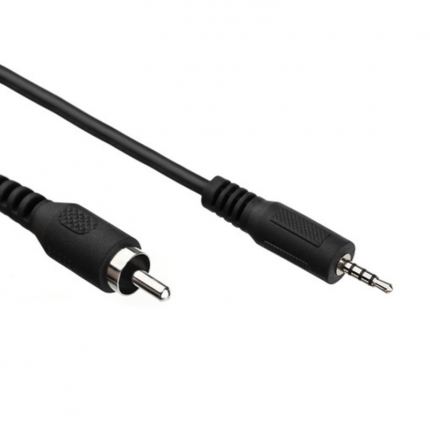

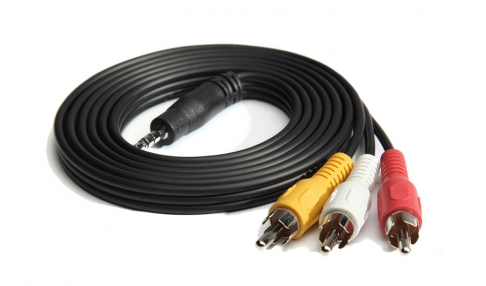

・AV合成線は次のようになります。
2. HDMIインターフェース
このインターフェイスは、出力1080P画像と7.1チャネルを同時にサポートできます。現在最も広く使用されている高品質のビデオおよびオーディオ信号を送信するために必要なHDMIケーブルは1本だけです。
(1)MI TV HDMIインターフェースは入力インターフェースであり、HDMIケーブル接続コンピューター、ゲーム機、DVD、セットトップボックス、HDプレーヤー(MIボックス)出力デバイスを介したサポートです。
HDMI(ARC)インターフェイスは、テレビがARCをサポートする外部パワーアンプ/ホームシアターに接続されている場合に、テレビからパワーアンプ/ホームシアターおよびその他のデバイスにサウンドをエクスポートするために使用されるオーディオリターン(ARC)をサポートするインターフェイスを表します。
(2)MIボックスのHDMIインターフェースは、HDTVを接続するためのAVコンポジットケーブルの代わりに使用される出力インターフェースに属しています。

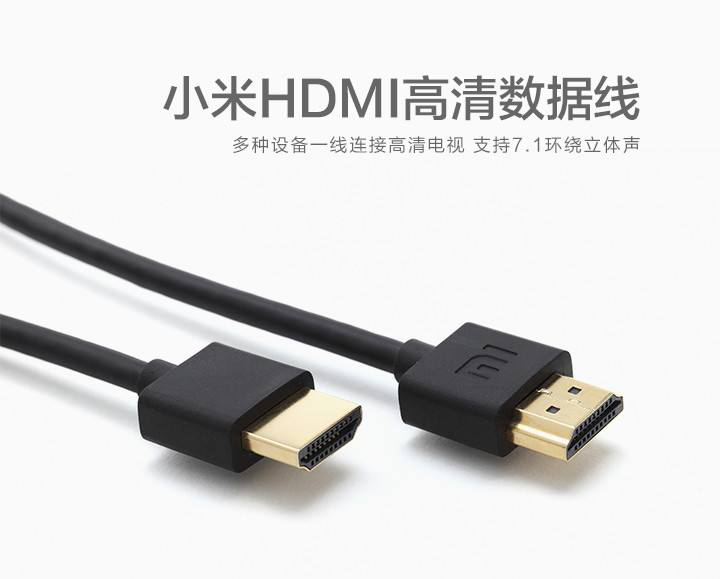

- HDMIケーブルを以下に示します。
3. USBインターフェイス

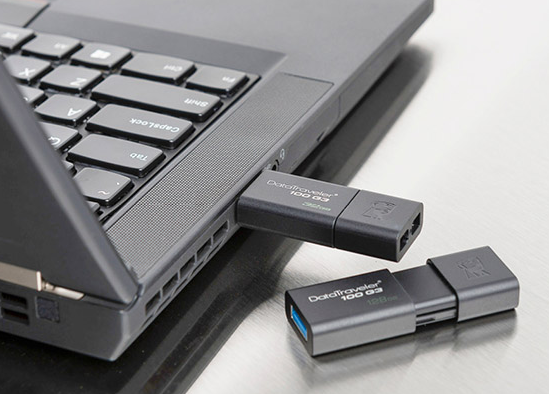

USBインターフェースを介して、テレビはモバイルストレージデバイス上のビデオ、音楽、テキスト、その他のファイルを直接読み取ることができます。さらに、キーボード、マウス、その他の入力デバイスの接続など、テレビの機能を拡張することもできます。
4. MI-ポートインターフェース
このインターフェースは、Xiaomiが独自に開発および定義したインターフェースであり、ホストと分割テレビの画面を接続するために使用されます。MIポート回線を介して、「画面がホストに電力を供給する」と「ホストが画面に画像を出力する」というタスクが同時に完了します。
ユーザーが購入した製品がセット版分割テレビである場合、ユーザーが購入した製品には画面+MI TVホストが含まれる。ユーザーは、標準構成のMI PORTラインを使用してMI TVホストを画面に接続し、画面を電源に接続してテレビを起動し、通常どおり使用するだけです。

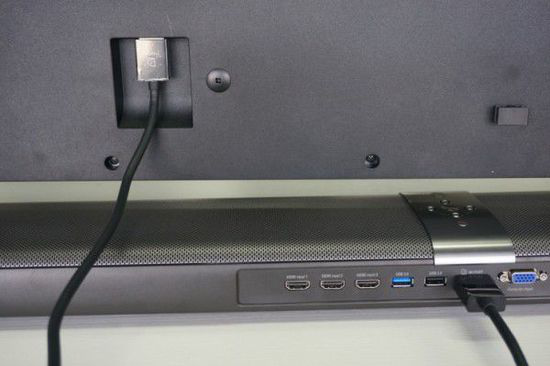

注:MI PORT回線は、3ブランドのテレビでは使用できません。使用方法を次の図に示します。
5. ネットワーク

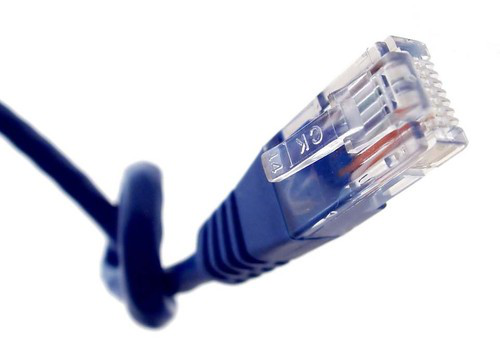

RJ45とも呼ばれるネットワークインターフェイスは、ルーターを介してインターネットに接続できるネットワークデバイスの標準インターフェイスです(フロントエンドにはダイヤルアップするルーターが必要です)。ケーブルを以下に示します。
6. S / PDIFデジタルオーディオインターフェイス
インターフェイスはデジタルオーディオインターフェイスで、S / PDIFインターフェイスはオーディオ入力(S / PDIF入力)またはオーディオ出力(S / PDIF出力)に使用されます。
例えば
(1)MIホームシアターAVインターフェースビデオインターフェースは、オーディオ入力を実現し、ホスト製品のサウンドを可能にするインターフェースに代わって、「S / PDIFIN」と互換性があります。
(2)MIホームシアター「S / PDIF出力」インターフェースは、外部オーディオまたはパワーアンプを接続してオーディオ出力を実現するために使用されます。
一般的なS / PDIFオーディオケーブルの外観を以下に示します。
7.ウーファーインターフェース
このインターフェースは、MIの独立した研究開発によって定義されており、標準の接続ラインを介してMIサブウーファーを接続するためにのみ使用できます。
注: このインターフェイスは、オーディオおよびビデオ入力をサポートしていません。
8. 直流インターフェイス
インターフェイスはTVホストの電源インターフェイスに属し、ホストへの電源供給を実現します。DCは「直流」であり、「DCインターフェース」はDC電源インターフェースです。"IN" は入力を表します。
手記：
(1)Mi TV 3シリーズセットバージョンにはこのインターフェイスがなく、MI TVホストシングルバージョン、MI TV 3s-65インチフラットバージョン、MI TVホームシアター、MI TV 4-65インチホストには独立したDCインターフェイスがあります。
(2)MIボックスにはDCインターフェースがあります。
9. VGAインターフェイス
インターフェースは、画像伝送用のアナログ信号インターフェースです。VGAケーブルを介して、画面拡張用のVGA出力をサポートするラップトップ、デスクトップ、およびその他のデバイスに接続できます。
注:MI TVのVGAインターフェイスは出力をサポートしていません。外部機器の画像をMITVに出力して表示するためにのみ使用できます。
VGAラインの外観を以下に示します。
10.アンテナインターフェース
このインターフェースはアナログ信号インターフェースで、閉回路TVとDTMBデジタル信号を同軸ケーブルで接続するために使用でき、アンテナアイソレータまたはアンテナアイソレータコンバータヘッドで使用できます。
たとえば、ユーザーがセルフマウントアンテナから地上放送信号を受信する場合、同軸ケーブルを使用してアンテナ出力端をTVアンテナインターフェイスに接続し、TV「TV / DTMB」信号ソースを入力してTVチャンネルを検索する必要があります。

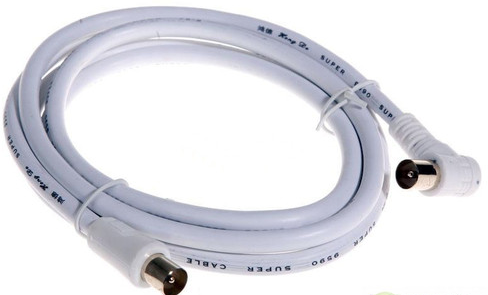

同軸ケーブルを以下に示します。
11.マイクロUSBインターフェース
主な機能は、OTGラインに接続された外部Uディスク/モバイルハードディスクを介して、オーディオとビデオ、APPインストールパッケージ、画像などのローカルファイルを読み取ることです。
注:このインターフェースを備えた初期の製品は、MI Box 1、MIi Box 1S、およびMI Box拡張バージョンの3つだけです。

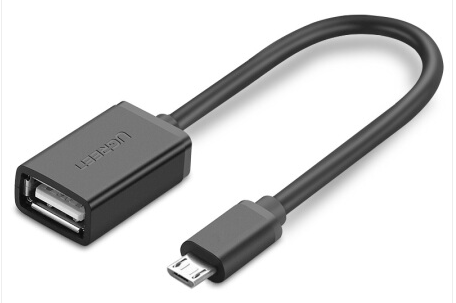

一般的なOTGラインを以下に示します。
12.マイクロSDカードスロット
カードスロットはメモリ拡張インターフェイスで、最大64GBのメモリカードをサポートします。テレビとボックスは、オーディオファイルとビデオファイル、APPインストールパッケージ、SDカード内の画像を読み取ることができます。
注意: MI TV 2-49インチ、Mi Box拡張バージョン(1G / 2G)にのみSDカードスロットがあります。
注:他のテレビにも次のインターフェースがある場合があります。
1.色差コンポーネントインターフェース。色差成分線は5本の線で構成されています。3本のワイヤーは画像を転送するためのもので、2本のワイヤーはオーディオを転送するためのものです。最大解像度は1080Iです。色差コンポーネントインターフェイスとAVインターフェイスの違いは、画像伝送モードにあります。この手法の色成分は、輝度、色、赤、緑、青の3線式出力映像信号にそれぞれ持っている黄色ジョイントトランスポートの糸(AV)を入れ、それぞれ3本の線式伝送信号が輝度信号のYアノテーション、赤、青の輝度信号をそれぞれ除去した後、それぞれ異なる色の緑を用いた3行のタッピングで、 青、赤。
注: 色差コンポーネントのインターフェースと接続モードは、MI TV & Mi ボックスではサポートされていません。

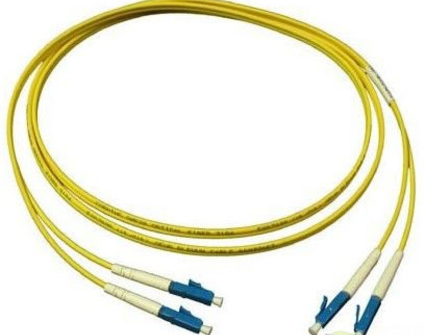

2. S / PDIFインターフェイス(オプティカル)は、S / PDIF規格のオーディオ出力モードです。光ファイバラインは、オーディオ伝送用のオーディオシステムを接続し、より良い音質効果を出力します。
たとえば、国際 MI ボックスはこのインターフェイスをサポートしています。
