*Đây là trang được dịch tự động từ các bài viết tiếng Anh.
1. Giới thiệu giao diện Mi TV &Mi Box
Giới thiệu chức năng:
1. Giao diện Video tổng hợp AV (thiết bị đầu cuối AV hoặc thiết bị đầu cuối Video) thuộc giao diện tương tự.
Giao diện AV thường bao gồm ba phích cắm RCA độc lập (còn được gọi là thiết bị đầu cuối RCA giao diện câu lạc bộ mận), cổng màu vàng truyền tín hiệu video là mã V và cổng màu trắng truyền tín hiệu kênh trái là mã L. Giắc cắm màu đỏ truyền tín hiệu kênh bên phải là mã R.
(1) Giao diện Mi TV AV, thuộc giao diện đầu vào âm thanh và video (như hình bên trái), có thể được kết nối với hộp set-top, DVD và các thiết bị đầu ra khác thông qua dòng AV, để hình ảnh thiết bị hiển thị TV và để máy chủ TV phát ra âm thanh.
(2) Giao diện AV Mi box, thuộc giao diện đầu ra âm thanh và video (như hình trên bên phải), dòng AV có thể được kết nối với TV hoặc hỗ trợ hiển thị giao diện AV, để TV hoặc màn hình có thể hiển thị nội dung và âm thanh giao diện hệ thống hộp.
Ghi:
Giao diện AV của thiết bị đầu cuối MI TV có thể là ba trong một (ví dụ: mi TV 3-55 inch) và giao diện AV của đầu nối hộp MI có thể là 2.5mm hoặc 3.5mm.

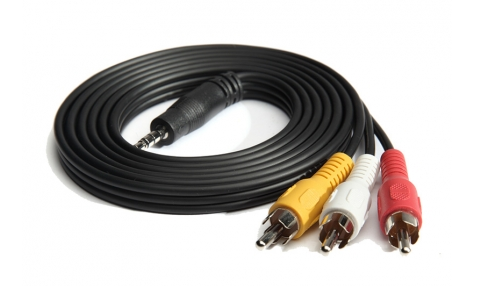

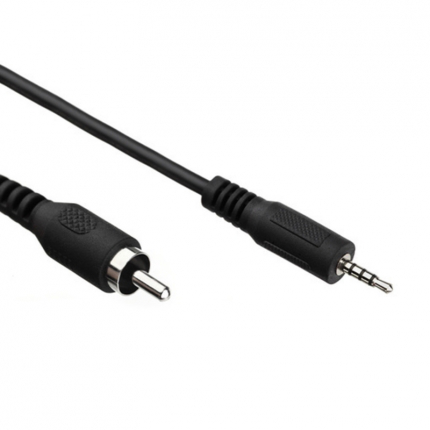

- Dòng AV composite trông như sau.
2. Giao diện HDMI
Giao diện này có thể hỗ trợ xuất hình ảnh 1080P và kênh 7.1 cùng một lúc. Chỉ cần một cáp HDMI để truyền tín hiệu video và âm thanh chất lượng cao, được sử dụng rộng rãi nhất hiện nay.
(1) Giao diện MI TV HDMI là giao diện đầu vào, hỗ trợ thông qua máy tính kết nối cáp HDMI, bảng điều khiển trò chơi, DVD, set-top box, thiết bị đầu ra HD player (MI box).
Giao diện HDMI (ARC) đại diện cho giao diện hỗ trợ trả về âm thanh (ARC), được sử dụng để xuất âm thanh từ TV sang bộ khuếch đại công suất / rạp hát tại nhà và các thiết bị khác khi TV được kết nối với bộ khuếch đại công suất bên ngoài / rạp hát tại nhà hỗ trợ ARC.
(2) Giao diện HDMI của hộp MI thuộc giao diện đầu ra, được sử dụng để thay thế cáp tổng hợp AV để kết nối HDTV.

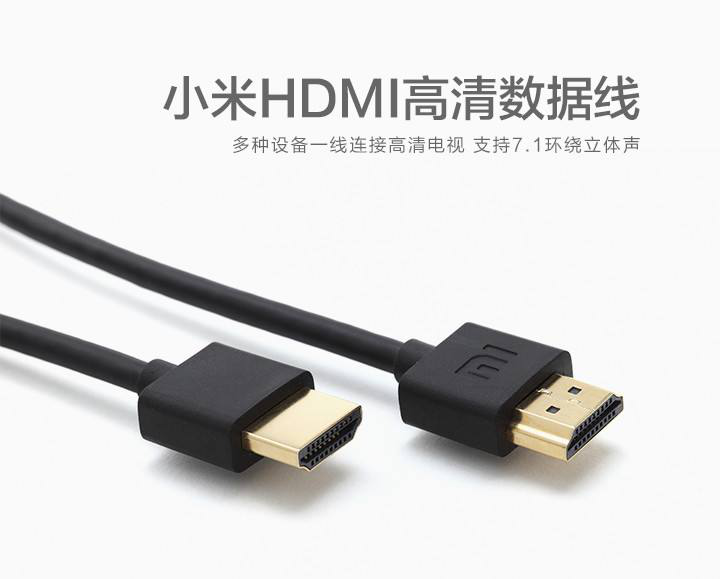

- Cáp HDMI được hiển thị bên dưới.
3. Giao diện USB

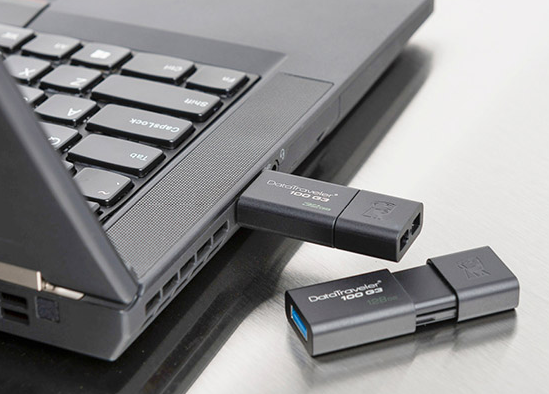

Thông qua giao diện USB, TV có thể đọc trực tiếp video, nhạc, văn bản và các tệp khác trên thiết bị lưu trữ di động. Ngoài ra, nó cũng có thể mở rộng các chức năng của TV, chẳng hạn như kết nối bàn phím, chuột và các thiết bị đầu vào khác.
4. Giao diện MI-PORT
Giao diện này là một giao diện được phát triển và xác định độc lập bởi Xiaomi, được sử dụng để kết nối máy chủ và màn hình của TV chia nhỏ. Thông qua dòng cổng MI, các tác vụ "màn hình cung cấp năng lượng cho máy chủ" và "máy chủ xuất hình ảnh ra màn hình" được hoàn thành đồng thời.
Nếu sản phẩm mà người dùng mua là TV chia phiên bản đã đặt, sản phẩm mà người dùng mua bao gồm màn hình + máy chủ MI TV. Người dùng chỉ cần sử dụng dòng MI PORT trong cấu hình tiêu chuẩn để kết nối máy chủ MI TV với màn hình, sau đó kết nối màn hình với nguồn điện để khởi động TV và sử dụng bình thường.

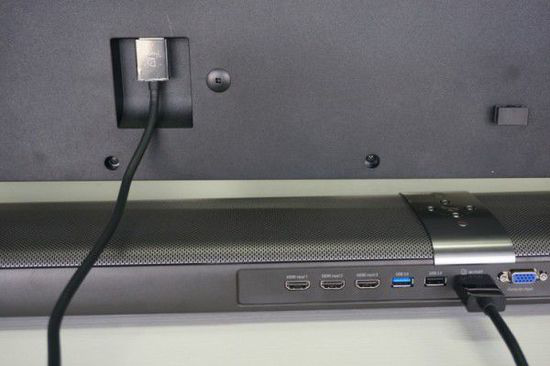

Lưu ý: Không thể sử dụng dòng MI PORT trên TV ba thương hiệu. Việc sử dụng được thể hiện trong hình dưới đây.
5. Mạng lưới

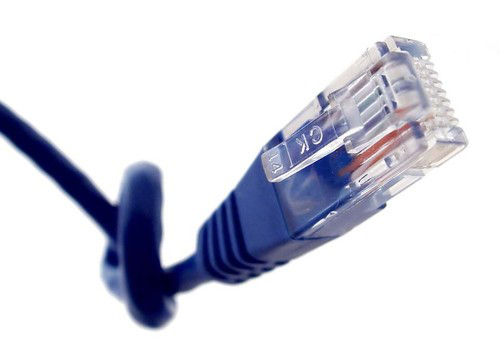

Giao diện mạng, còn được đặt tên là RJ45, là giao diện tiêu chuẩn cho các thiết bị mạng, có thể kết nối Internet thông qua bộ định tuyến (giao diện người dùng cần một bộ định tuyến để quay số). Cáp được hiển thị bên dưới.
6. Giao diện âm thanh kỹ thuật số S / PDIF
Giao diện là giao diện âm thanh kỹ thuật số, giao diện S / PDIF được sử dụng cho đầu vào âm thanh (S / PDIF in) hoặc đầu ra âm thanh (S / PDIF out).
Chẳng hạn
(1) Giao diện video AV rạp hát tại nhà MI tương thích với "S / PDIF trong", thay mặt cho giao diện để đạt được đầu vào âm thanh và để sản phẩm chủ phát ra âm thanh,
(2) Giao diện "S / PDIF out" rạp hát tại nhà MI được sử dụng để kết nối âm thanh bên ngoài hoặc bộ khuếch đại công suất để đạt được đầu ra âm thanh.
Sự xuất hiện của cáp âm thanh S / PDIF phổ biến được hiển thị bên dưới.
7. Giao diện Woofer
Giao diện này được xác định bởi nghiên cứu và phát triển độc lập MI và chỉ có thể được sử dụng để kết nối loa siêu trầm MI thông qua đường kết nối tiêu chuẩn.
Lưu ý: Giao diện này không hỗ trợ đầu vào âm thanh và video.
8. Giao diện DC
Giao diện thuộc giao diện cung cấp năng lượng của máy chủ TV, nhận ra việc cung cấp năng lượng cho máy chủ. DC là "Dòng điện một chiều", "Giao diện DC" là giao diện nguồn DC; "IN" là viết tắt của input.
Ghi:
(1) Phiên bản bộ dòng Mi TV 3 không có giao diện này, phiên bản đơn của máy chủ MI TV, phiên bản phẳng MI TV 3s-65 inch, rạp hát tại nhà MI, máy chủ MI TV 4-65 inch có giao diện DC độc lập.
(2) Hộp MI có giao diện DC.
9. Giao diện VGA
Giao diện là một giao diện tín hiệu tương tự để truyền hình ảnh. Nó có thể kết nối thông qua cáp VGA với máy tính xách tay, máy tính để bàn và các thiết bị khác hỗ trợ đầu ra VGA để mở rộng màn hình.
Lưu ý: Giao diện VGA của MI TV không hỗ trợ đầu ra. Nó chỉ có thể được sử dụng để xuất hình ảnh của các thiết bị bên ngoài sang MI TV để hiển thị.

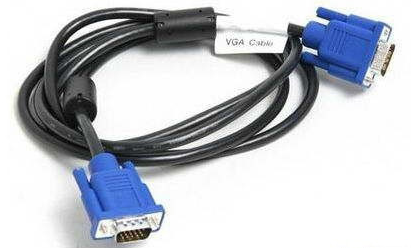

Sự xuất hiện của dòng VGA được hiển thị dưới đây.
10. Giao diện ăng-ten
Giao diện này là một giao diện tín hiệu tương tự, có thể được sử dụng để kết nối TV mạch kín và tín hiệu kỹ thuật số DTMB bằng cáp đồng trục, và có thể được sử dụng với bộ cách ly ăng-ten hoặc đầu chuyển đổi cách ly ăng-ten.
Ví dụ: khi người dùng nhận được tín hiệu phát sóng mặt đất từ ăng-ten tự gắn, anh ta cần sử dụng cáp đồng trục để kết nối đầu ra ăng-ten với giao diện ăng-ten TV, sau đó nhập nguồn tín hiệu TV "TV / DTMB" để tìm kiếm kênh TV.

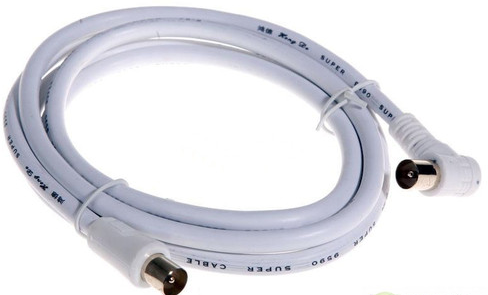

Cáp đồng trục được hiển thị bên dưới.
11. Giao diện Micro-USB
Chức năng chính là đọc các tệp cục bộ, chẳng hạn như âm thanh và video, gói cài đặt APP, hình ảnh thông qua đĩa U bên ngoài / đĩa cứng di động được kết nối với dòng OTG.
Lưu ý: Chỉ có ba sản phẩm ban đầu có giao diện này: MI Box 1, MIi Box 1S và MI Box Phiên bản nâng cao.

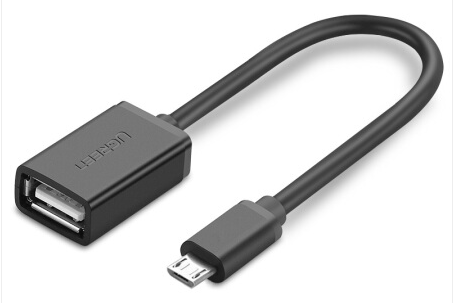

Các dòng OTG phổ biến được hiển thị bên dưới.
12. Khe cắm thẻ Micro-SD
Khe cắm thẻ là giao diện mở rộng bộ nhớ và hỗ trợ thẻ nhớ lên đến 64GB. TV và hộp có thể đọc các tệp âm thanh và video, gói cài đặt APP và hình ảnh trong thẻ SD.
Lưu ý: Chỉ TV MI 2-49 inch, Mi Box phiên bản nâng cao (1G / 2G) có khe cắm thẻ SD.
Ghi chú: TV khác cũng có thể có giao diện sau.
1. Giao diện thành phần khác biệt màu sắc. Dòng thành phần khác biệt màu sắc bao gồm năm dòng. Ba dây là để truyền hình ảnh, hai dây là để truyền âm thanh. Độ phân giải tối đa là 1080I. Sự khác biệt giữa giao diện thành phần khác biệt màu sắc và giao diện AV nằm ở chế độ truyền hình ảnh. Thành phần màu sắc của phương pháp này là đặt độ sáng, màu sắc, vận chuyển khớp màu vàng ren (AV) để có tín hiệu video đầu ra ba dây màu đỏ, xanh lá cây, xanh dương, tương ứng, ba tín hiệu truyền dây, tương ứng là: Chú thích Y tín hiệu độ chói, tín hiệu màu đỏ, xanh lam sau khi loại bỏ tín hiệu độ chói, tương ứng trong ba dòng khai thác sử dụng màu xanh lá cây khác nhau, xanh, đỏ.
Lưu ý: Giao diện thành phần khác biệt màu sắc và chế độ kết nối không được MI TV &; Mi box hỗ trợ.

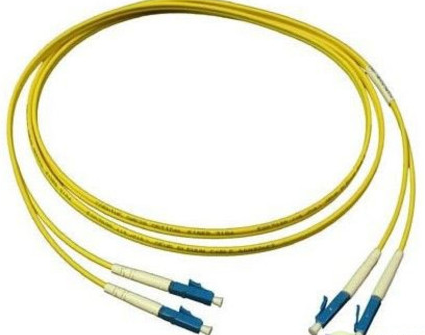

2. Giao diện S / PDIF (OPTICAL) là chế độ đầu ra âm thanh của tiêu chuẩn S / PDIF. Đường cáp quang kết nối hệ thống âm thanh để truyền âm thanh và tạo ra hiệu ứng chất lượng âm thanh tốt hơn.
Ví dụ: hộp MI quốc tế hỗ trợ giao diện này.
